AutoCAD Plant 3D 2023 – Suscripción Anual

AutoCAD Plant 3D 2023 es la suscripción anual pensada para quien produce muchos isométricos y mueve datos de proyecto entre dibujos. Siete mejoras documentadas por Autodesk la separan de la 2022, y casi todas apuntan a ahorrar pasos repetidos.

Novedades de la versión 2023 frente a la 2022

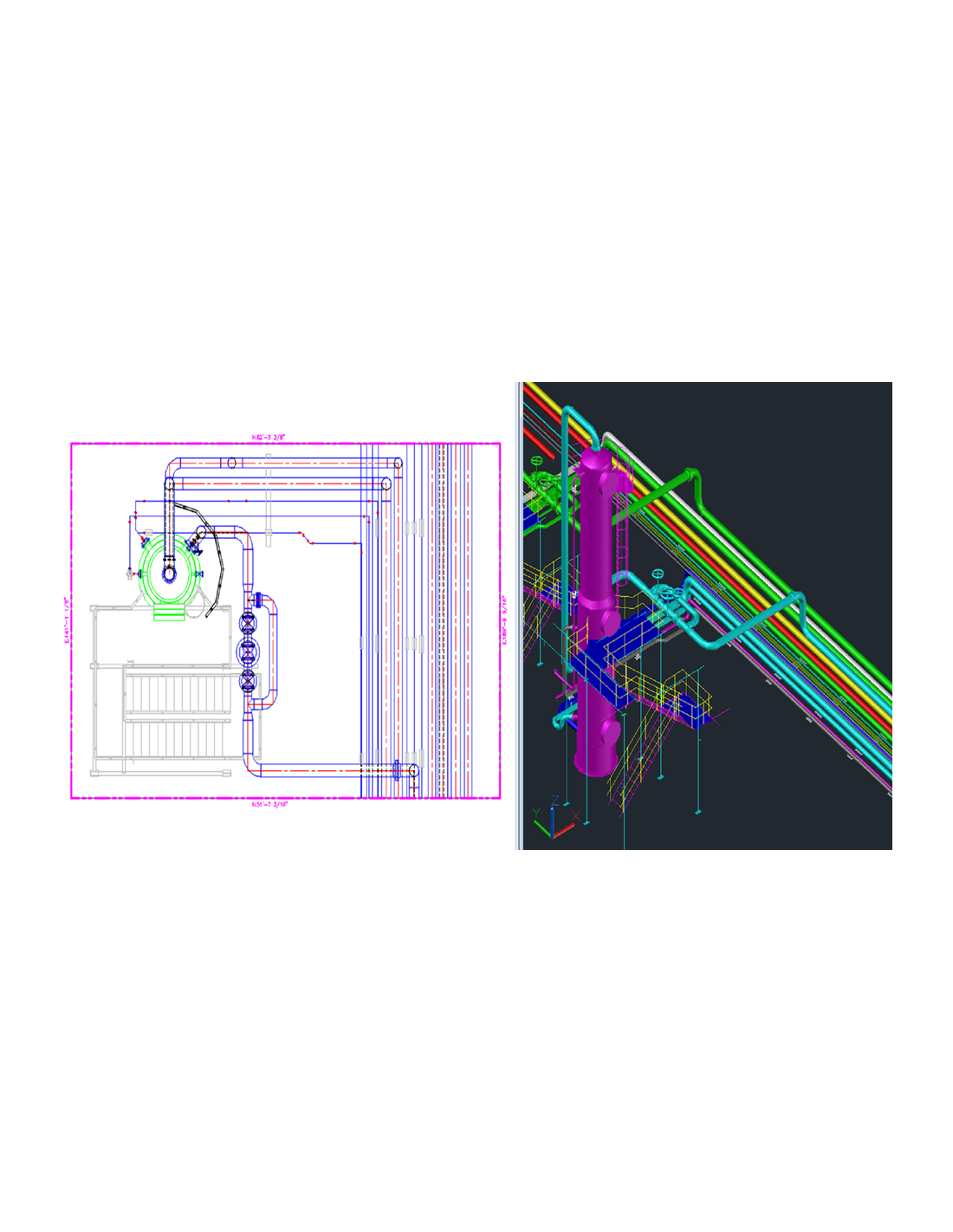

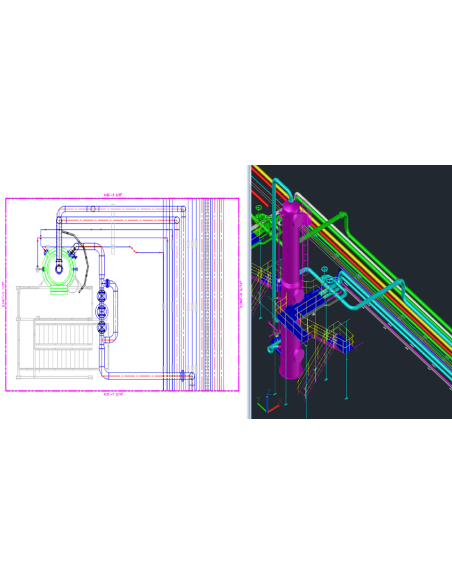

• Ortho Single-Line Piping: muestra las tuberías en línea simple en los dibujos ortogonales.
• Isometric Annotation Setup: la configuración de anotaciones se rediseñó, con opciones más simples.

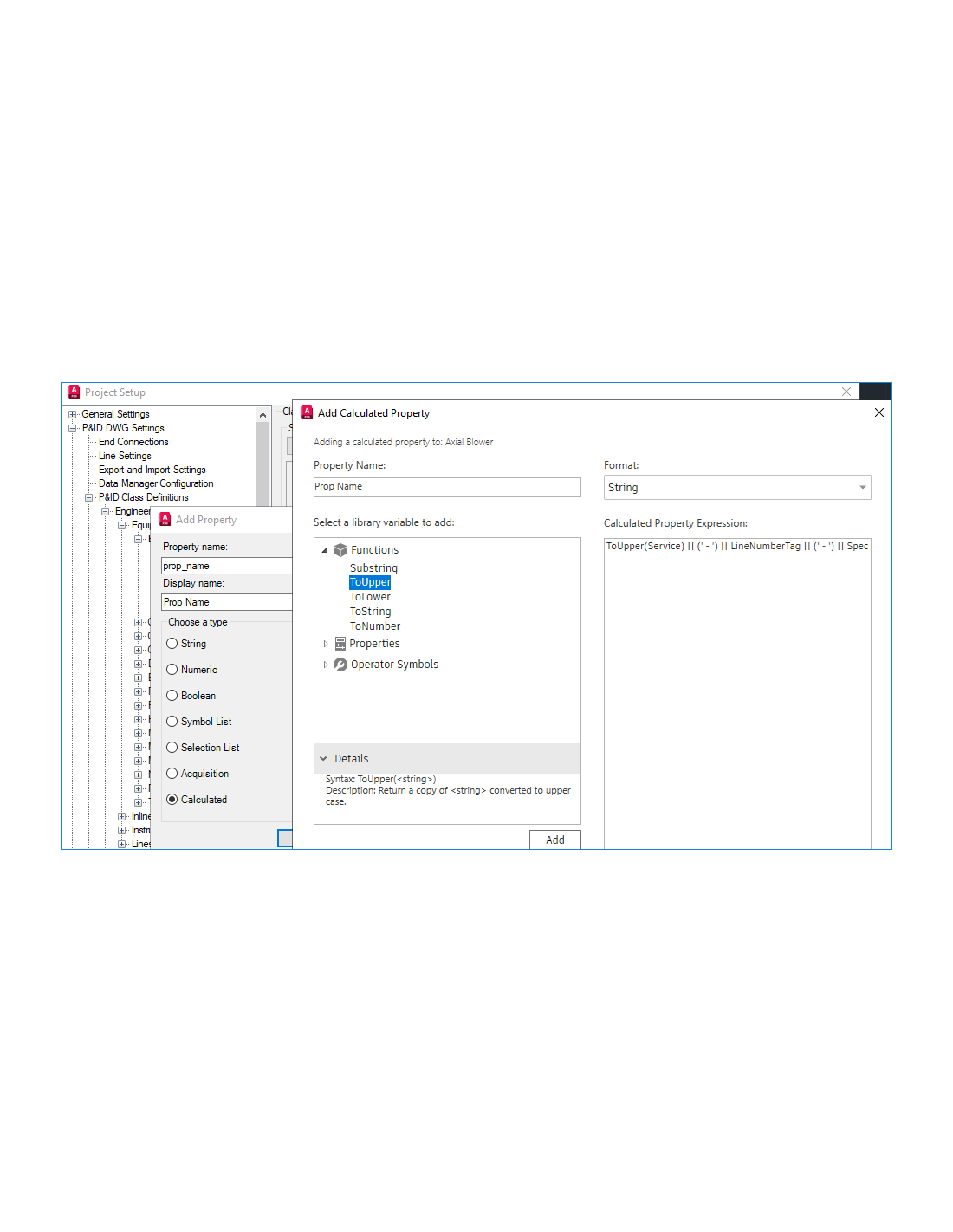

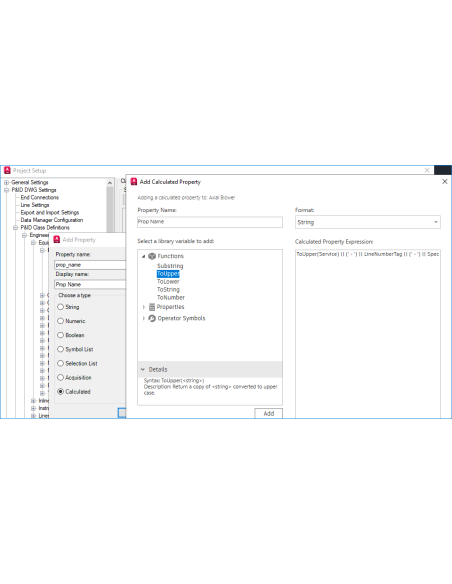

• Calculated Properties: añade propiedades calculadas desde Project Setup, para clases P&ID y 3D.

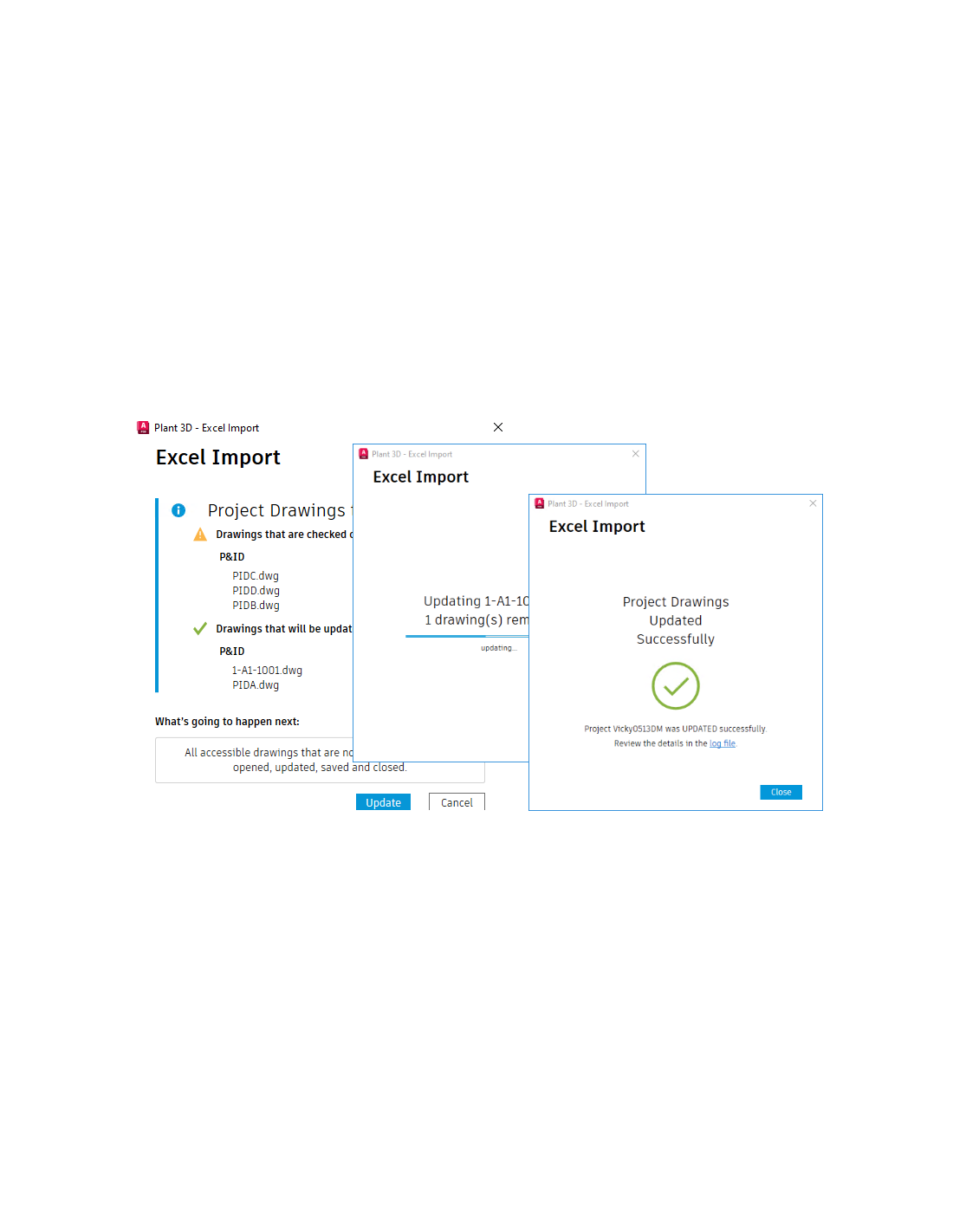

• Importación desde Excel en Data Manager: un cuadro de diálogo acepta de una vez los cambios que afectan a varios dibujos.
• Search Project: filtra rápido los proyectos de colaboración y de almacén (vault).
• Iso BOM Instruments: la tabla BOM de los isométricos muestra instrumentos en línea y fuera de línea.

Además, cada isométrico genera un solo archivo PCF, que se activa desde Project Setup sin editar IsoConfig.xml a mano. Autodesk lo detalla en las novedades de Plant 3D 2023, en inglés.

Dónde se nota en el trabajo diario

Una revisión de línea que toca varios isométricos se resuelve de una vez con la importación desde Excel, en lugar de abrir archivo por archivo. El PCF único evita cuadrar varios archivos para un mismo plano.

Son mejoras de productividad: lo que el programa sabe dibujar sigue siendo lo mismo que en Plant 3D 2022.

Quedarse en 2023 o pasar a 2024

Esta edición encaja con proyectos que ya están abiertos en 2023. Para un proyecto nuevo, Plant 3D 2024 suma un BOM ortogonal rediseñado y un visor de specs con búsqueda.

Como acompañantes, Navisworks Manage 2023 sirve para revisar el modelo y AutoCAD Electrical 2023 para el lado eléctrico. El resto de ediciones está en licencias de AutoCAD Plant 3D.
