Point Layout 2022 – Suscripción Anual

Point Layout 2022 es el software de Autodesk, con licencia de suscripción anual, que convierte un modelo de Revit, AutoCAD o Navisworks en puntos de replanteo para estaciones totales. Se usa en terreno y trabaja junto al programa donde nace el modelo.

Qué hace en una obra

Pertenece al mundo de la topografía y la construcción. Transforma un modelo BIM o CAD en puntos de replanteo. Esos puntos se exportan a una estación total robótica, que marca en el terreno dónde va cada elemento. Según GeoWeek News, se presentó en agosto de 2013, tras la compra por Autodesk de activos de Get The Point, LLC.

Ejemplos de uso en terreno

• Ubicar esquinas de fundaciones antes de hormigonar.
• Marcar los encuentros entre hormigón y acero estructural.
• Situar colgadores de ductos y cañerías prefabricadas en una losa.
• Medir la posición real y devolverla al modelo para compararla con el diseño.

En todos los casos el valor está en partir del mismo dato que usó el proyectista. Lo que se marca en terreno sale del modelo, no de una lectura de planos en papel.

De dónde salen los puntos

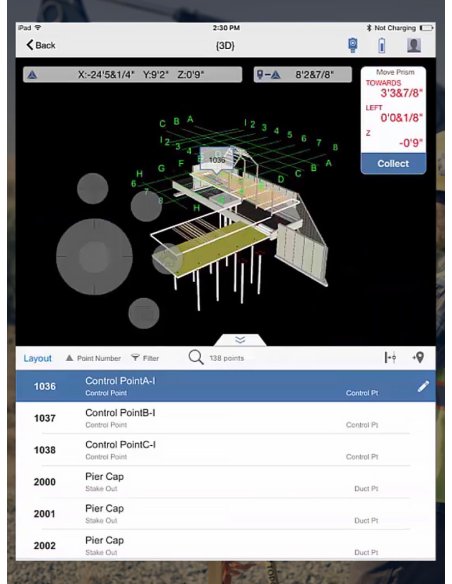

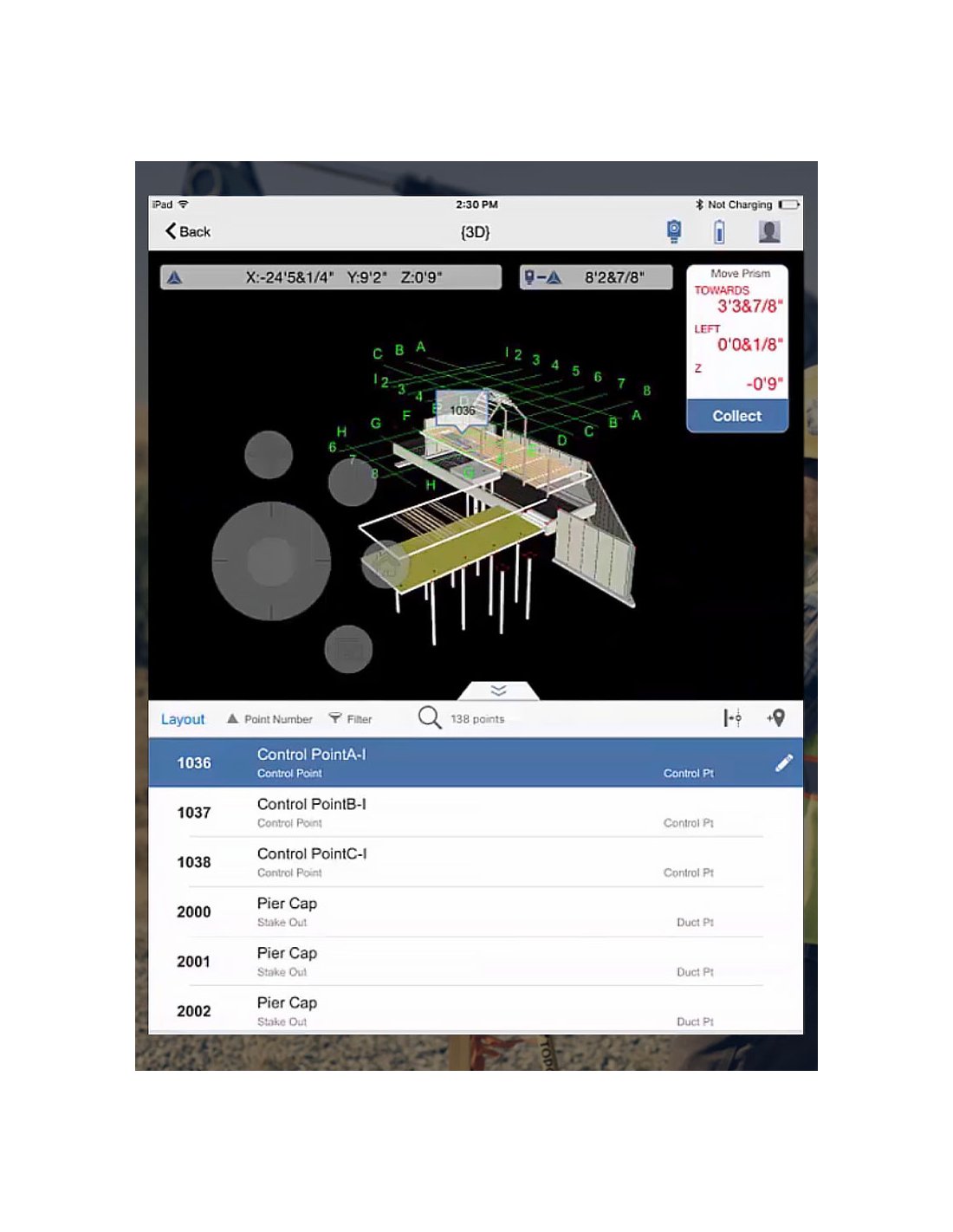

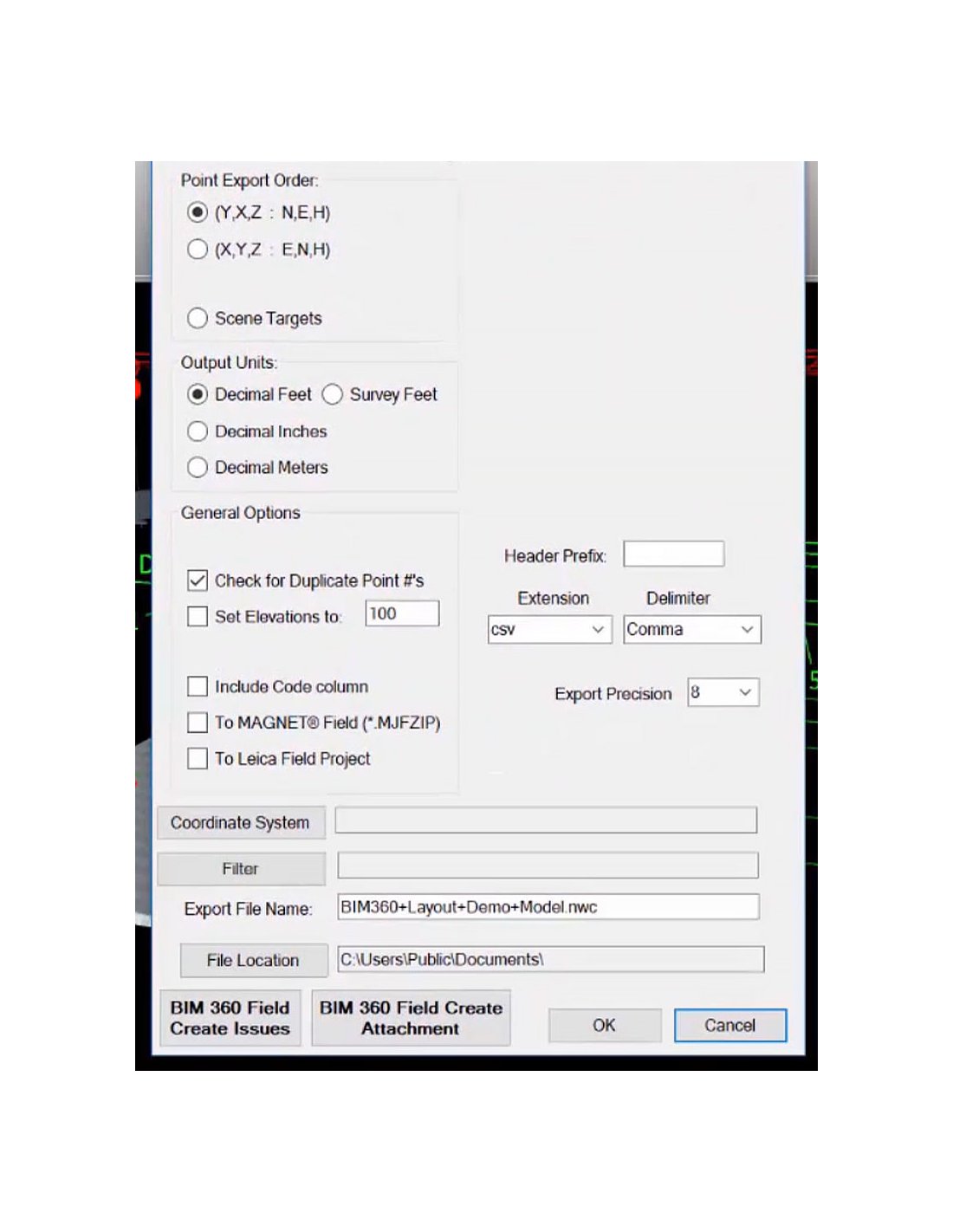

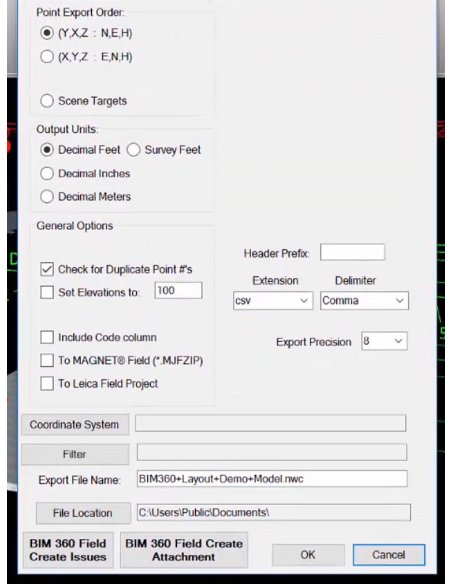

El programa trabaja con modelos de Revit 2022, AutoCAD 2022 y Navisworks Manage 2022. La compatibilidad exacta de cada edición se confirma en la documentación de Autodesk. Los puntos pasan a la estación total y a los dispositivos de mano o tabletas del equipo en terreno.

Aporta cuando el replanteo se hace con instrumento robótico y el modelo ya está bien resuelto. Pierde peso si solo necesitas imprimir planos de replanteo. Para otra generación, mira Point Layout 2023; el resto de la línea está en la categoría Ingeniería.
